Beschreibung
Technische Beschreibung:
- Fräsmaschine mit vielseitigen Anwendungsmöglichkeiten zum Bohren, Fräsen, Gewindeschneiden usw.
- Bohr- und Fräsmaschine mit langlebigem Qualitäts-Zahnradgetriebe und 12 schaltbaren Drehzahlstufen
- Hohe Rundlaufgenauigkeit garantieren die Präzisions Kegelrollenlager
- Die geschliffenen, im Ölbad laufende Getriebezahnräder sorgen für Laufruhe

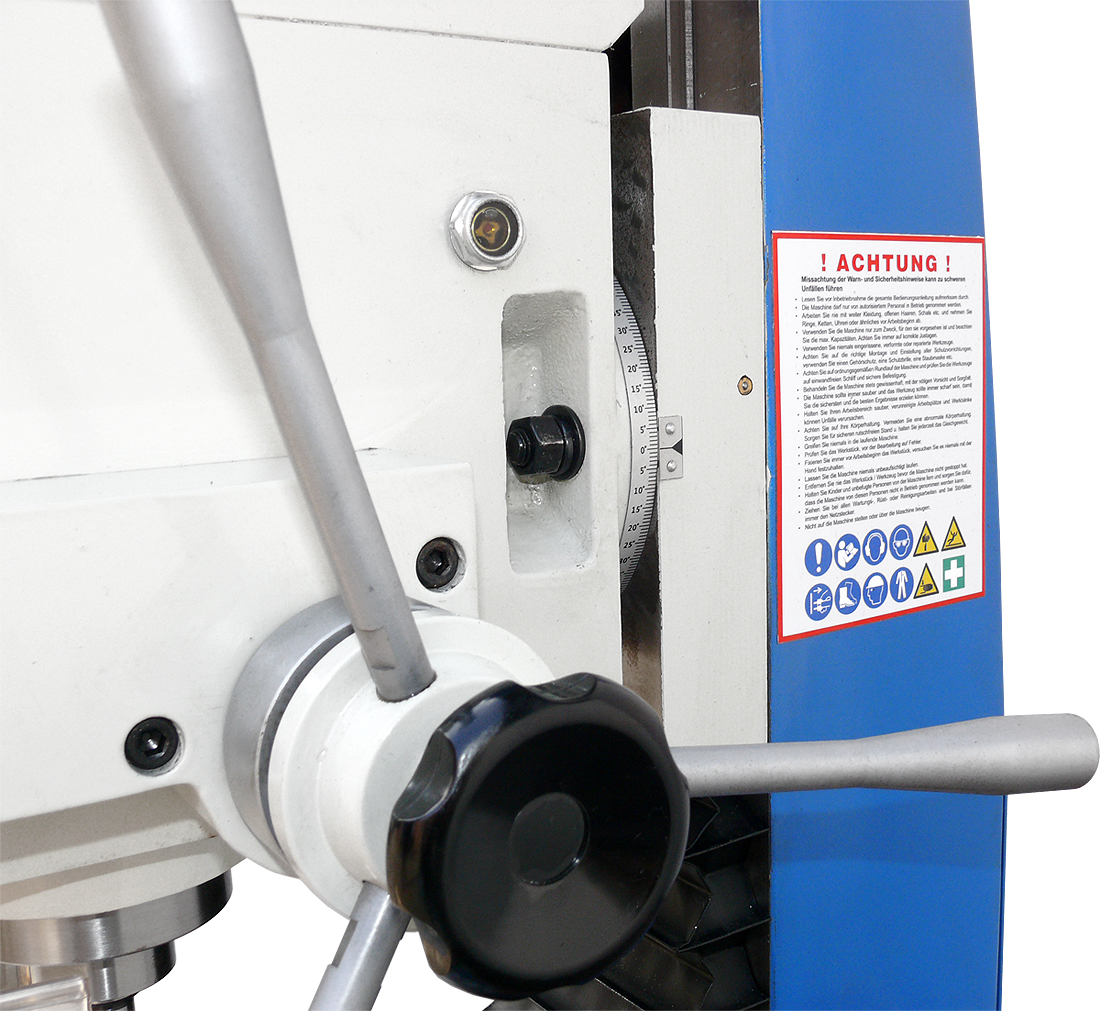

- Pinolenvorschub über Sterngriff / Feinzustellung der Pinole über Handrad
- Ausgestattet mit Rechts-Linkslauf zum Gewindeschneiden
- mit automatische Gewindeschneideinrichtung über elektrische Spindelumkehr
- Stabile und präzise Schwalbenschwanzführung mit spielfrei nachstellbaren Keilleisten an x-, y und z- Achse
- Beidseitig schwenkbarer Bohr- Fräskopf zum Winkelbohren, Fräsen von Fasen
- Der leichtgängige Koordinatentisch mit T-Nuten aus Grauguss sorgt für gleichmäßige, präzise Ergebnisse
- Inkl. Faltenbalg als Führungsschutz
Lieferumfang:
- Anzugsspindel M 12
- Bohrfutterdorn MK 3 / B 16
- Zahnkranzbohrfutter 3-16 mm / B 16
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
Technische Daten
| Spindeldrehzahlbereich | 95 - 2840 U/min |
| Motorleistung | (2 stufig) 0,75 kW / 1,1 kW |
| Netzspannung | 400 V / 50 Hz. |
| Maschinengewicht ca. | 195 kg |
| Maschinenabmessungen ca. | 1000 x 720 x 1310 mm |
| Bohrleistung in Stahl max. | 30 mm |
| Pinolenhub | 70 mm |
| Abstand Spindelnase - Tisch | 105 - 465 mm |
| Ausladung | 170 mm |
| Spindelaufnahme | MK 3 / M 12 |
| Tischgröße | 700 x 190 mm |
| Verfahrweg (x-Achse) | 375 mm |
| Verfahrweg (y-Achse) | 230 mm |
| T-Nutengröße | 12 mm |
| Fräsleistung Stirnfräser max. | 63 mm |
| Fräsleistung Schaftfräser max. | 25 mm |
| Fräskopf schwenkbar | -45° bis +45° |
| Höhenverstellung Fräskopf | 360 mm |
