Beschreibung
Technische Beschreibung

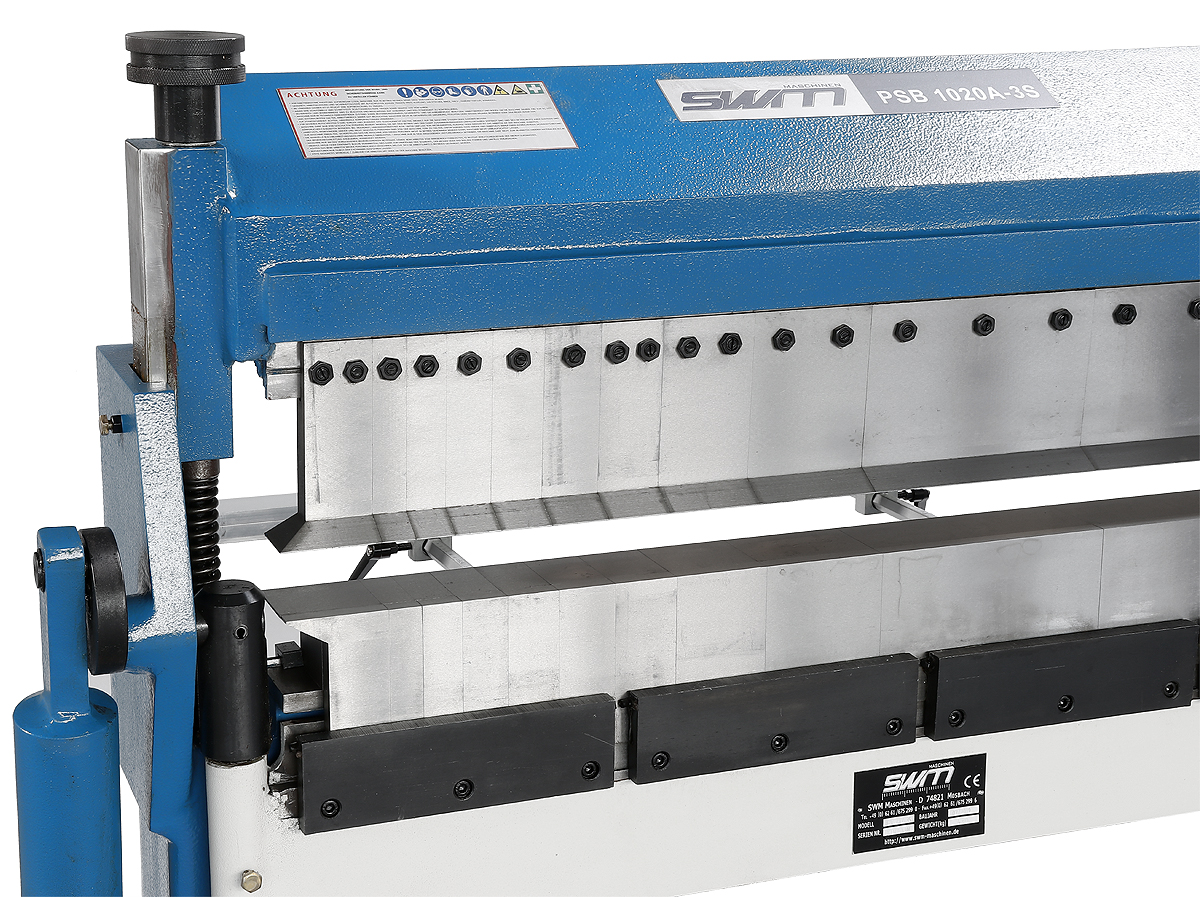

- Serienmäßig mit Klaviereinsätze (Segmentgeteilte Ober-, Unter-, und Biegewange) für eine große Anzahl an Biegemöglichkeiten
- Kassetten und Spezialprofile mit entgegengesetzten Biegungen sind mit diesem Modell leicht herstellbar
- Schwenkbiegemaschine universell einsetzbar für Spenglereien, Reparaturbetriebe und Dachdeckerbetriebe

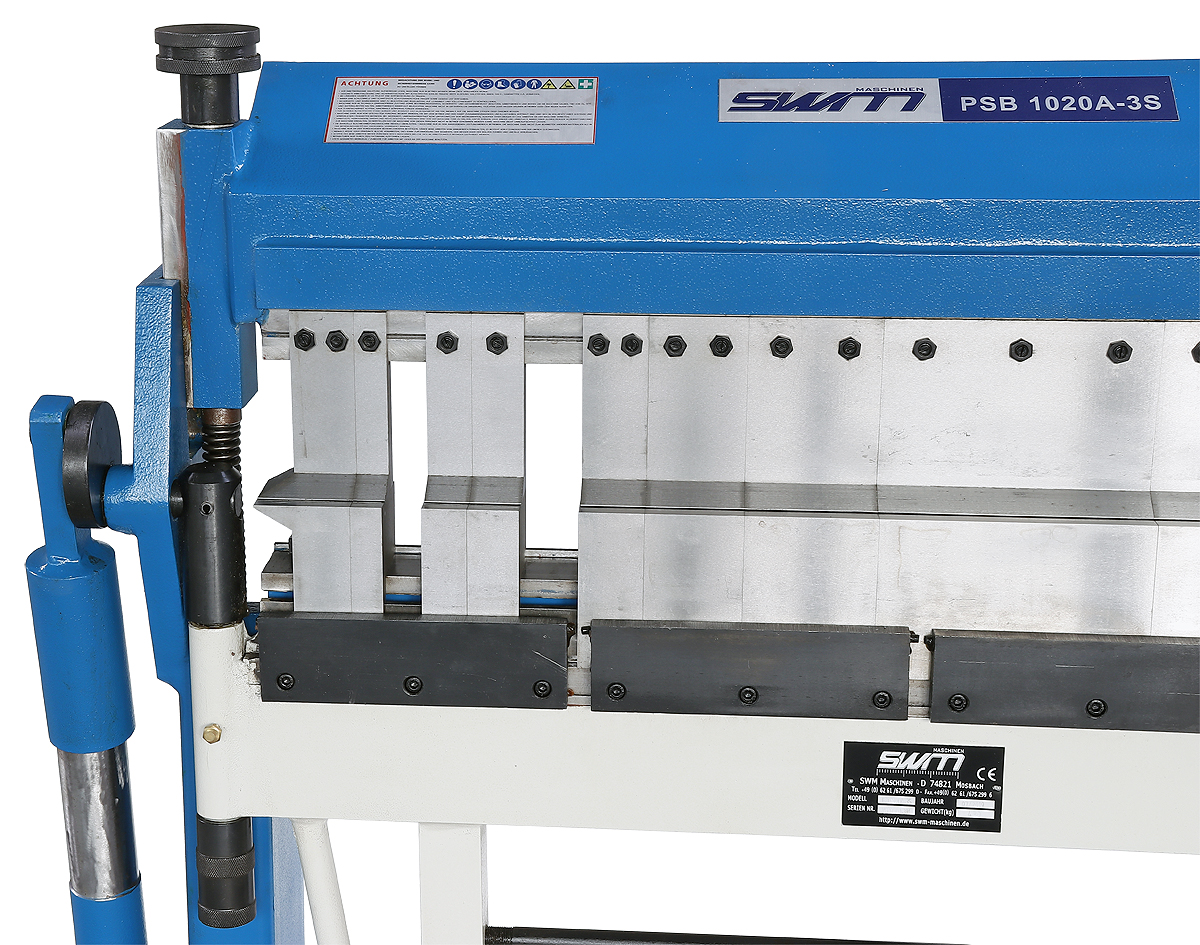

- Segmente sind einzeln verschiebbar sowie herausnehmbar
- Weite Öffnung zwischen Ober- und Unterwange von bis zu 48 mm
- Selbstschmierende Gleitlager für jahrzehntelangen Betrieb, schwere und robuste Ausführung, nach CE Norm gebaut
- Der starke Hilfszylinder ermöglicht das Biegen von Stahlblech bis zu einer Stärke von 2,0 mm
- Bequemes Öffnen und Schließen der Oberwange mittels Fußpedal mit automatisierter Arretierung - dadurch bleiben beide Hände für die Materialzuführung frei
- Ein exaktes Arbeiten ermöglicht die großdimensionierte Flachführung

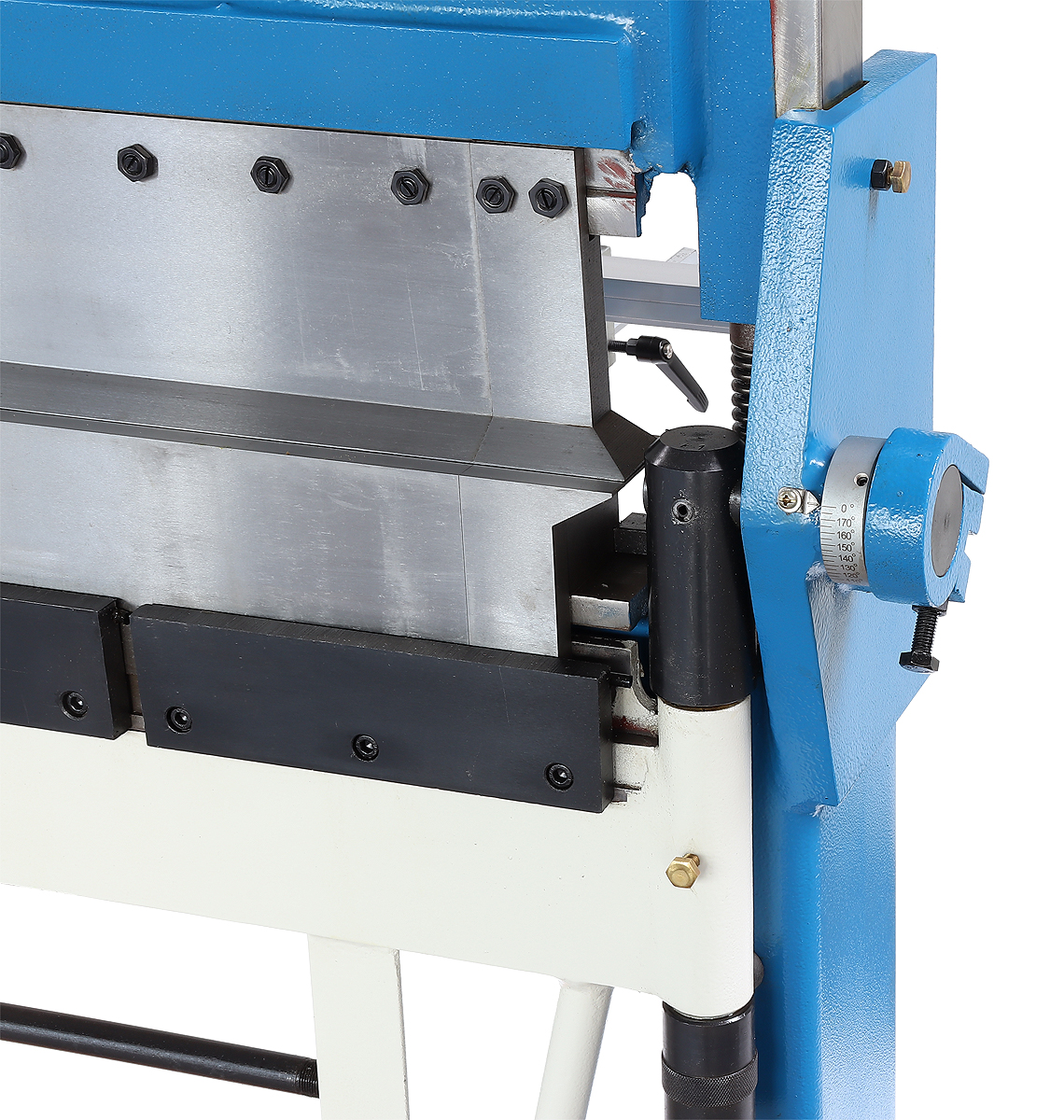

- Inkl. Gradskala zur Biegewinkeleinstellung, mit Klemmanschlag
- Inkl. Material- Hinteranschlag (600 mm) zum rationellen Arbeiten bei Serienbiegungen
- max. Öffnungsweite ohne Segmente 150 mm / max. Durchgangshöhe geschlossen 125 mm
Technische Daten
max. Abkantlänge | 1.270 mm |
Max. Blechstärke* | 2,0 mm |
max. Biegewinkel | 135° |
max. öffnungsweite | 48 mm |
Segmentbreiten in mm | Ecksegment links 75, 25, 30, 35, 40, 45, 50, 75, 100, 200, 250, 270, Ecksegment rechts 75 |
Abmessungen B x H x T ca. | 1610 x 1300 x 1060 mm |
Gewicht ca. | 465 kg |
* Material-Zugfestigkeit | 400 N / mm² (St37) |
