Beschreibung

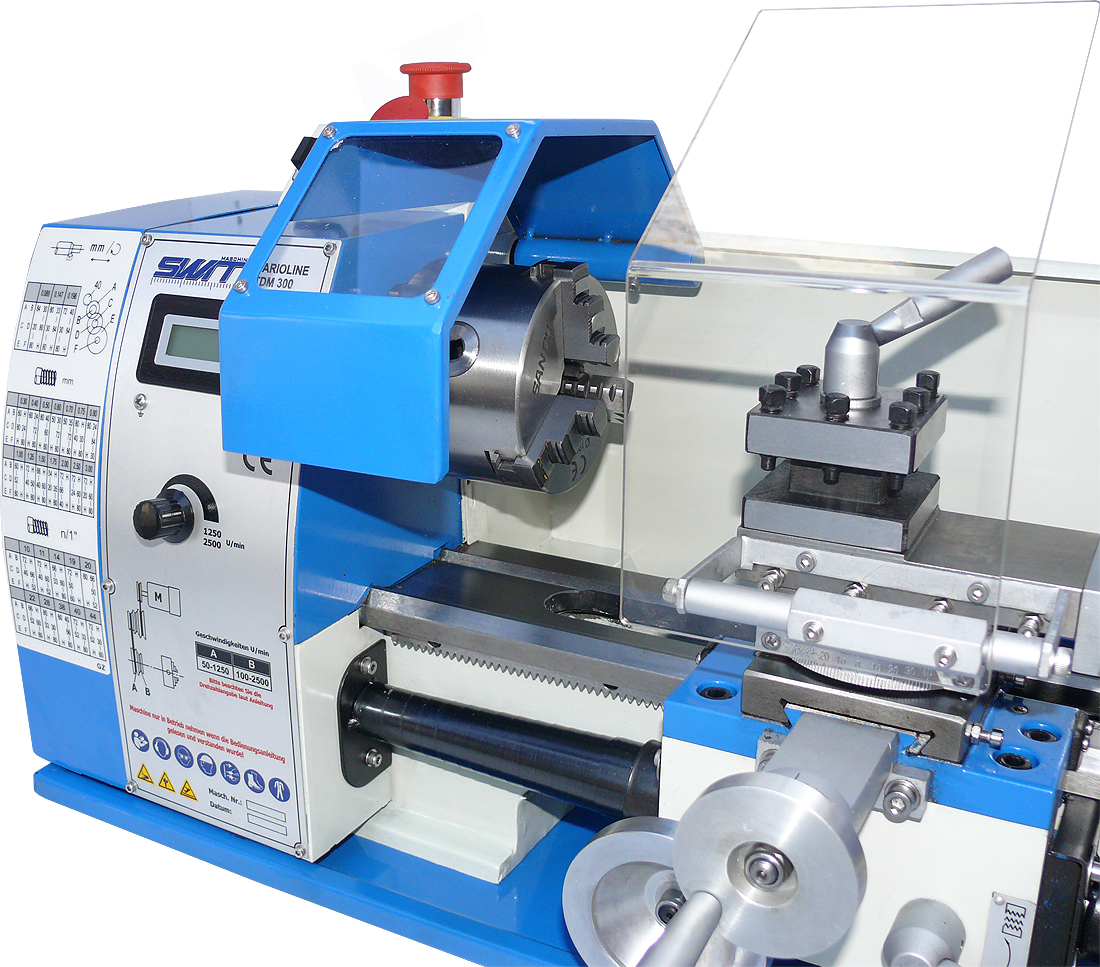

Technische Beschreibung der Tischdrehmaschine:
- Die Drehzahl ist einfach, stufenlos regelbar und über digitale Drehzahlanzeige ablesbar
- Die Schalt- und Bedienelemente sind übersichtlich angeordnet. Mit Rechts-Linkslauf, am Bedienfeld schaltbar

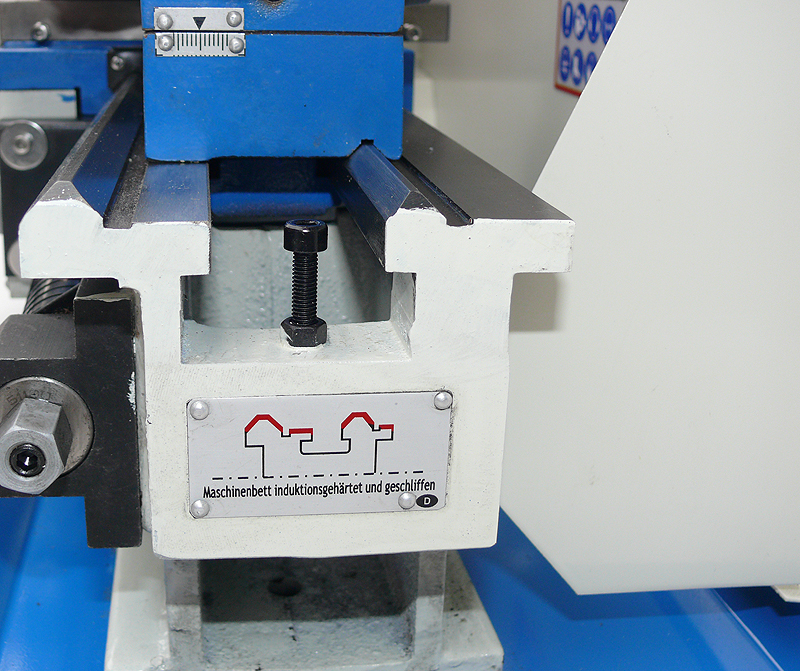

- Prismenbett induktiv gehärtet und geschliffen
- Die Präzisionskegelrollenlager gewährleisten eine hohe Rundlaufgenauigkeit (0,009 mm)
- Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen mit 3 frei wählbaren Längsvorschübe

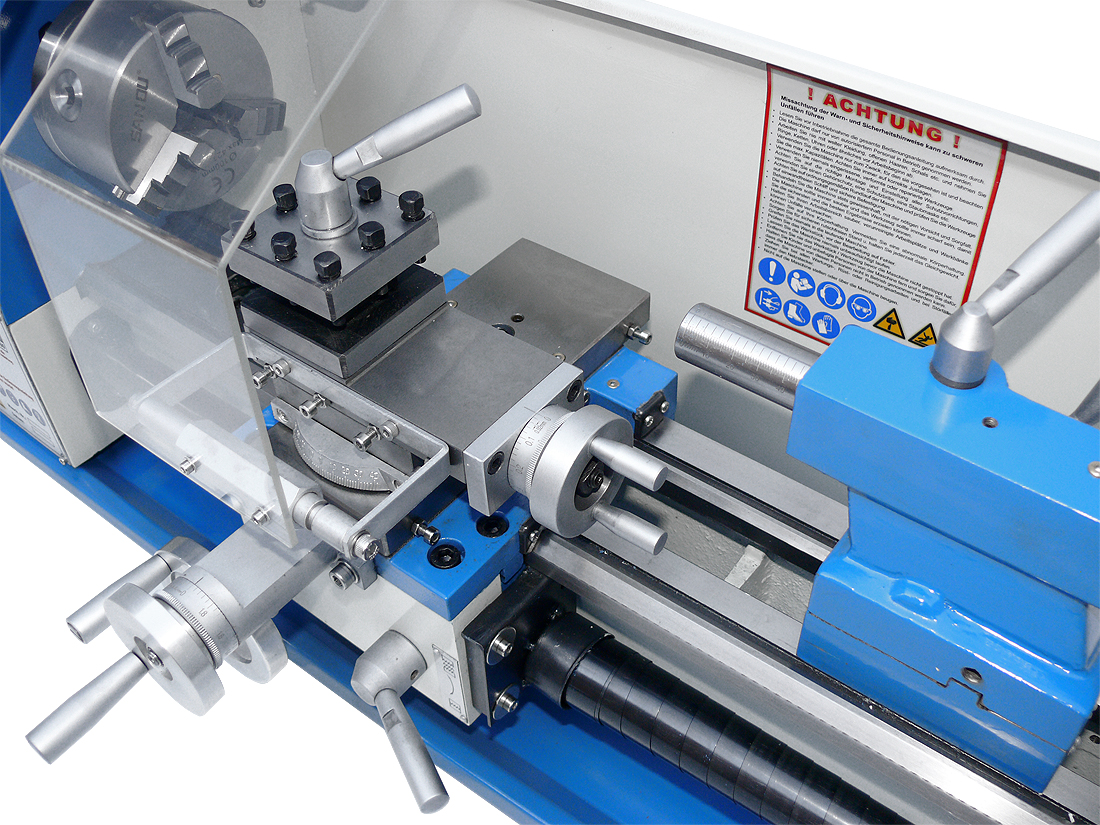

- Der Oberschlitten der Drehbank ist +/- 45° drehbar und an der angebrachten Skala ablesbar
- Zum Kegeldrehen kann der Reitstock verschoben werden, mit Einhebelklemmung

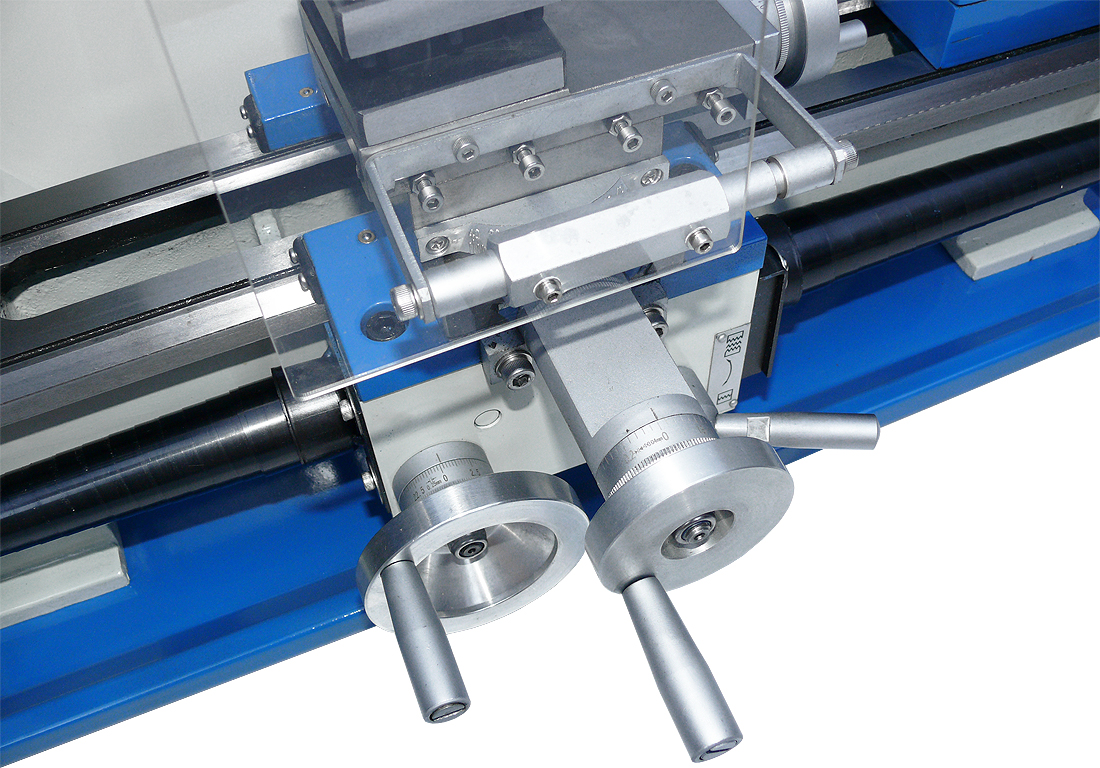

- Führungen des Bettschlittens sind über Keilleisten nachstellbar

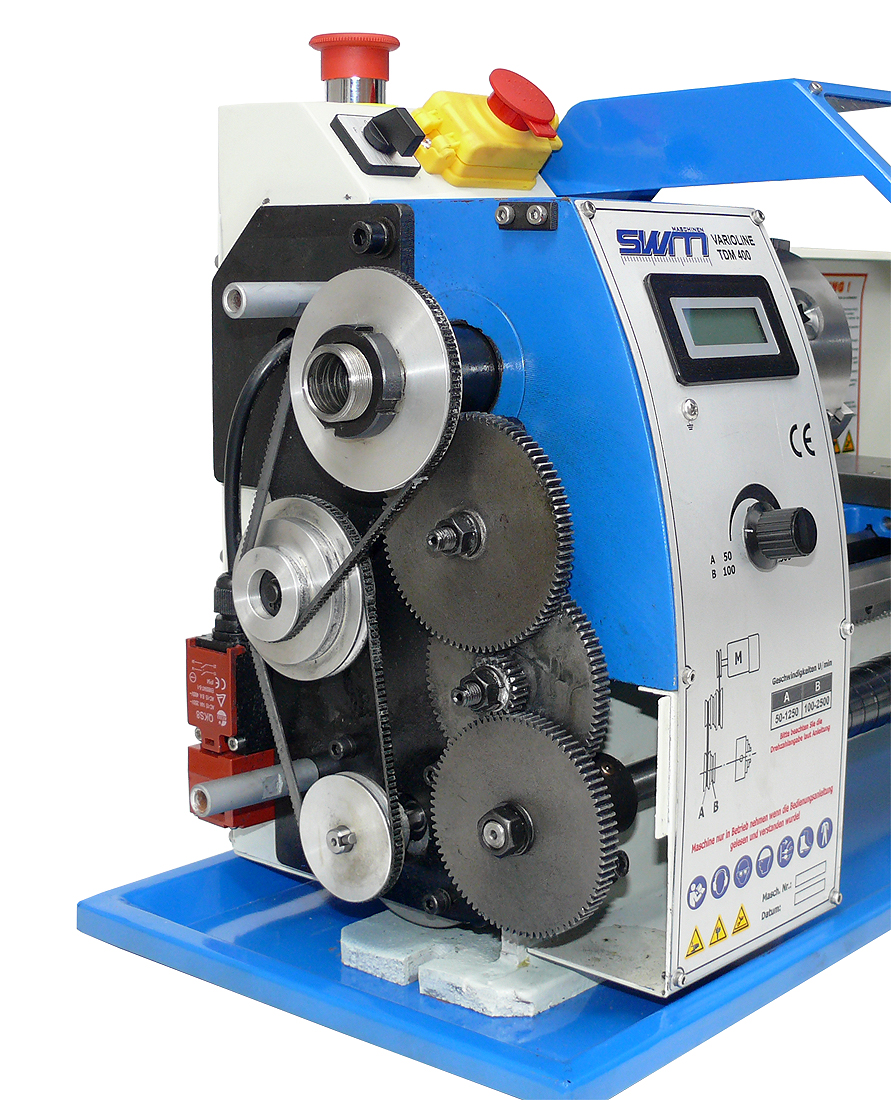

- Serienmäßig mitgelieferte Wechselräder zum Gewindeschneiden

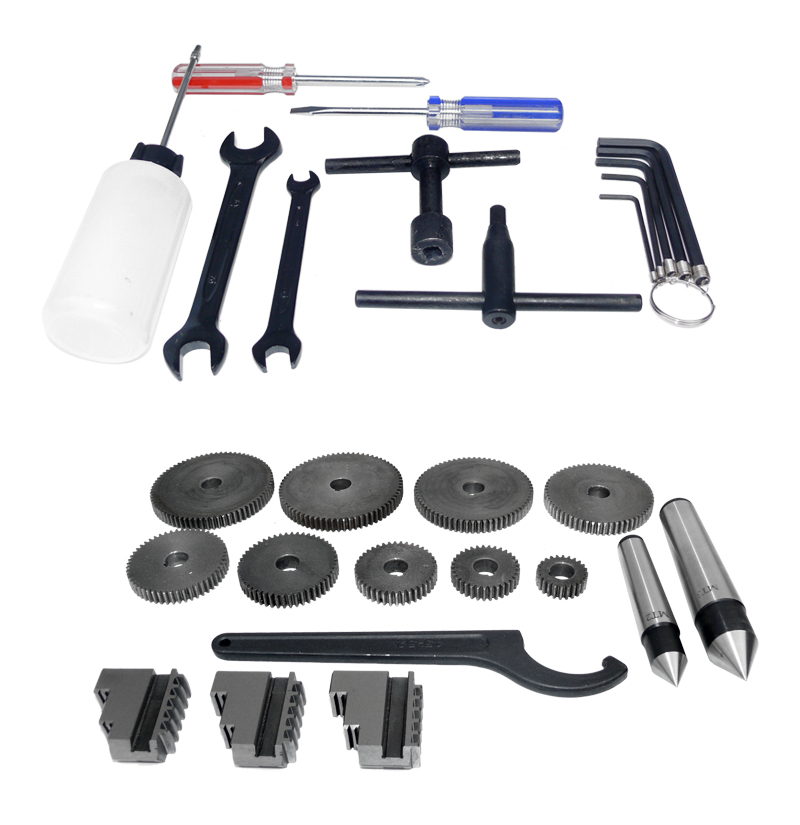

Lieferumfang:
- 3-Backenfutter ø 100 mm
- Vierfachstahlhalter
- 2 feste Zentrierspitzen
- Digitale Drehzahlanzeige
- Leitspindel Teleskopabdeckung
- separater Not-Aus-Taster
- grosser Späneschutz am Bettschlitten montiert
- Drehfutterschutz mit Positionsschalter
- Spänewanne
- Spritzwand
- Wechselräder
- Bedienwerkzeug
- Bedienungsanleitung
Technische Daten
Spitzenweite | 300 mm |
Spitzenhöhe | 90 mm |
Spindeldrehzahlbereich | (stufenlos) 50 - 1250 / 100 - 2500 U/min |
max. Drehdurchmesser | 180 mm |
max. Drehdurchmesser über Planschlitten | 110 mm |
Spindelbohrung | 20 mm |
Spindelkonus | MK 3 |
Vorschübe - Längsvorschübe | (3) 0,083 - 0,159 mm/U |
Vorschübe - Quervorschübe | |
Metrische Gewinde | (14) 0,3 - 3,0 mm |
Zollgewinde | (10) 10 - 44 Gg / 1" |
Reitstockkonus | MK 2 |
Reitstock Pinolenweg | 60 mm |
Motorleistung | 0,45 kW |
Netzspannung | 230 V / 50 Hz. |
Maschinengewicht ca. | 60 kg |
Maschinenabmessungen ca. | 740 x 390 x 370 mm |
Bewertungen
Eine gute Maschine
Ich habe sie vor ein paar Jahren gekauft und bin zufrieden damit. Die Meißelgröße ist 12x12mm, aber mit einem Schuh kann man auch die leichter beschaffbaren 10x10 Meißel verwenden. So eine kleine Maschine der 50 kg Klasse ist nicht so steif wie eine aus der 500 kg Klasse, also sollte man auch für Stahl scharfe Wendeplatten verwenden, die eigentlich für Alu gedacht sind. Ein paar Änderungen habe ich selbst vorgenommen und möchte die auch dem Hersteller anempfehlen: 1. Die Mutter des Quersupports ist aus Stahl und das ist schlecht. Ich habe eine aus Messing angefertigt, damit eventueller Verschleiß nur die Mutter betrifft und nicht die Gewindespindel. Ebenso ist die Spieleinstellung mit quergeschlitzter und verspannter Mutter nicht optimal. Ich habe zur Spieleinstellung einen Bolzen aus Delrin in Querbohrung in die Mutter eingesetzt. Auch hier wieder ein weiches, leicht austauschbares Material zur Schonung der Spindel. 2. Die Winkeleinstellung des Obersupportes ist extrem umständlich und die Winkelskale aus Plastik ist für eine Drehbank weitaus zu grob. Man muß den Obersupport fast ganz nach hinten fahren, um an die zwei Klemmschrauben des Drehgelenks des Obersupport heranzukommen. Ich habe deshalb rechts an die Zugspindel ein Handrad angebracht, so daß ich mit dem Hauptsupport manuell längsdrehen kann. 3. Man muß Obacht geben bei der Reinigung, denn die Elektronik auf der Rückseite der Maschine ist zwar weitestgehend abgedeckt, aber nicht völlig dicht gegen Späne. Ich hatte deswegen vor einigen Monaten einen deftigen Kurzschluß wo eine der Sicherungen auf der Rückseite durchbrannte, aber die Elektronik scheint recht robust zu sein, denn nach Ausblasen des Kastens wo sie drin ist, und Sicherungswechsel funktioniert die Maschine wieder wie gewohnt.
